Som leverantör av cylindriska elektromagneter får jag ofta förfrågningar från kunder om hur man justerar magnetfältsriktningen på dessa elektromagneter. Detta är en avgörande aspekt för många applikationer, eftersom den korrekta magnetfältsriktningen avsevärt kan påverka enhetens prestanda. I det här blogginlägget kommer jag att fördjupa mig i metoderna och principerna för att justera magnetfältets riktning för en cylindrisk elektromagnet.
Förstå grunderna för cylindriska elektromagneter
Innan vi diskuterar hur man justerar magnetfältets riktning är det viktigt att förstå den grundläggande strukturen och arbetsprincipen för en cylindrisk elektromagnet. En cylindrisk elektromagnet består av en spole av tråd lindad runt en cylindrisk kärna, vanligtvis gjord av ett ferromagnetiskt material såsom järn. När en elektrisk ström passerar genom spolen genererar den ett magnetfält runt kärnan.
Riktningen på magnetfältet bestäms av högerhandsregeln. Om du virar din högra hand runt spolen med fingrarna pekade i strömflödets riktning, kommer din tumme att peka i riktning mot magnetfältet inuti spolen.
Metoder för att justera magnetfältets riktning
Vända strömflödet
Ett av de enklaste sätten att ändra magnetfältets riktning för en cylindrisk elektromagnet är att vända riktningen på strömmen som flyter genom spolen. När strömriktningen vänds omvänds även magnetfältets riktning enligt högerhandsregeln.
För att vända strömflödet kan du använda en polaritetsomkopplare i den elektriska kretsen. Denna omkopplare låter dig enkelt ändra strömriktningen och därmed justera magnetfältets riktning. Till exempel, i en enkel DC-krets, kan en dubbelpolig dubbelkast (DPDT)-omkopplare användas för att vända strömflödet.
Ändra spolens lindningsriktning
En annan metod för att justera magnetfältets riktning är att ändra spolens lindningsriktning. Om du lindar spolen i motsatt riktning kommer även magnetfältets riktning att vändas.
Vid tillverkning av en cylindrisk elektromagnet kan lindningsriktningen kontrolleras noggrant. Men för en befintlig elektromagnet kan det vara mer utmanande att ändra lindningsriktningen eftersom det ofta kräver att spolen tas isär och lindas tillbaka.
Använda flera spolar
I vissa fall kan flera spolar användas för att justera magnetfältets riktning. Genom att aktivera olika spolar eller kombinationer av spolar kan du skapa ett resulterande magnetfält med en specifik riktning.
Till exempel, om du har två spolar lindade i motsatta riktningar runt samma kärna, genom att kontrollera strömmen i varje spole, kan du justera den övergripande magnetfältsriktningen. Om strömmarna i de två spolarna är lika kan magnetfälten eliminera varandra. Genom att variera strömmen i den ena spolen i förhållande till den andra kan du ändra den resulterande magnetfältets riktning.
Ansökningar och överväganden
Möjligheten att justera magnetfältets riktning för en cylindrisk elektromagnet har ett brett spektrum av tillämpningar. I magnetiska levitationssystem, till exempel, är exakt kontroll av magnetfältets riktning väsentlig för att upprätthålla stabiliteten hos det leviterade föremålet. I magnetiska separationsprocesser kan justering av magnetfältets riktning hjälpa till att separera olika typer av magnetiska material.
Det finns dock några överväganden vid justering av magnetfältets riktning. För det första måste strömförsörjningen kunna hantera strömvändningen eller de olika strömkraven vid användning av flera spolar. För det andra bör den mekaniska strukturen hos elektromagneten utformas för att motstå de krafter som genereras av magnetfältsförändringarna.
Relaterade produkter

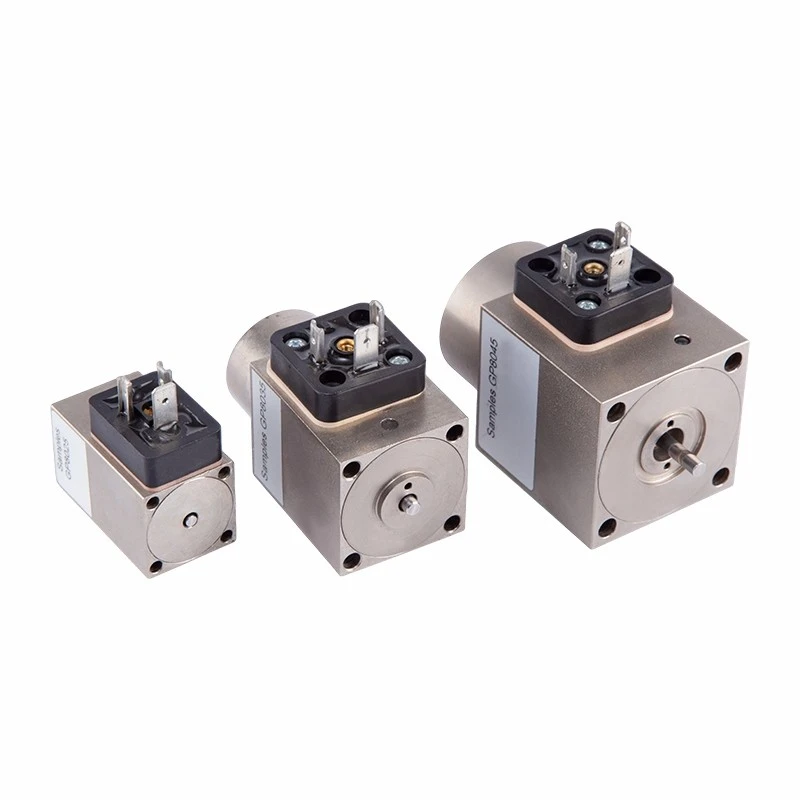

Som leverantör erbjuder vi en mängd olika elektromagneter, bl.aMonostabil elektromagnet,Dubbelriktad elektromagnet, ochBistabil elektromagnet. Dessa produkter kan anpassas för att möta dina specifika krav på magnetfältsriktning och andra parametrar.
Slutsats
Justering av magnetfältets riktning för en cylindrisk elektromagnet är en grundläggande färdighet i många tekniska och vetenskapliga tillämpningar. Genom att förstå de grundläggande principerna och metoderna, såsom att vända strömflödet, ändra spolens lindningsriktning och använda flera spolar, kan du effektivt kontrollera magnetfältets riktning.
Om du är intresserad av våra cylindriska elektromagneter eller har några frågor om justering av magnetfältets riktning är du välkommen att kontakta oss för upphandling och vidare diskussioner. Vi är fast beslutna att tillhandahålla högkvalitativa produkter och professionell teknisk support för att möta dina behov.
Referenser
- Halliday, D., Resnick, R., & Walker, J. (2014). Fysikens grunder. Wiley.
- Griffiths, DJ (2017). Introduktion till elektrodynamik. Cambridge University Press.
